U型管采样器

发布时间:2017-07-16

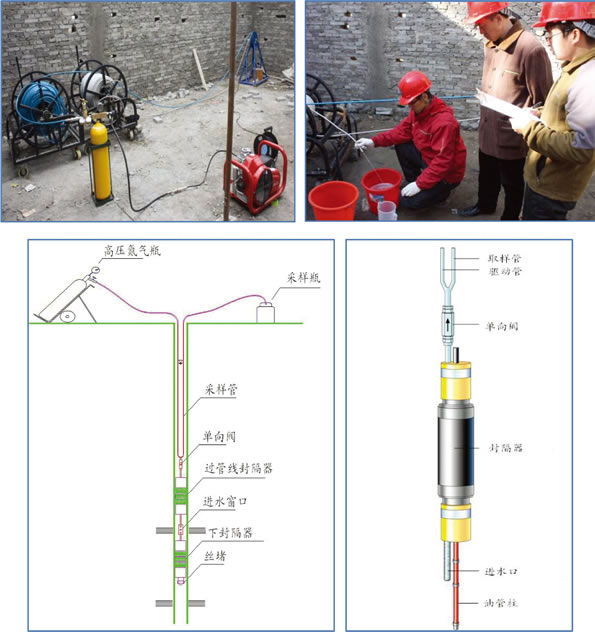

U型管采样器是一种靠高压气体驱动的容积泵。使用压缩气体驱动,依靠水柱压力,水样通过单向阀进入采样管内,从驱动管注入压缩气体,驱使水样从取样管流出,达到采样的目的。采集地下水样品时,先将驱动管管头和取样管管头与大气连通,地层水通过单向阀进入U型管内,从驱动管管头注入高压氮气(或其它惰性气体),此时单向阀关闭,驱使地层流体样品从取样管流出地表,完成样品采集。通过重复以上采样过程,地层流体可以不断置换、更新,最终采集到新鲜的地层流体。优点:结构简单、操作简便、性能稳定,特别适合在小直径监测井下采样。



取度可达1000-1500m,流量0.5-5L/min。
