地质灾害次声采集传输仪

发布时间:2017-07-15

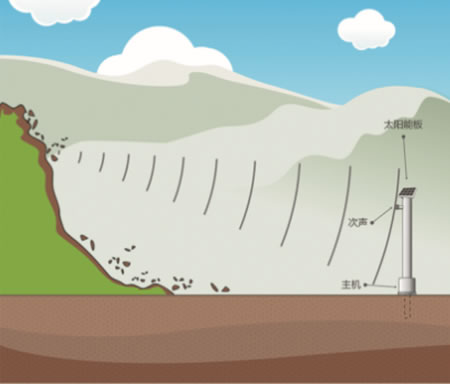

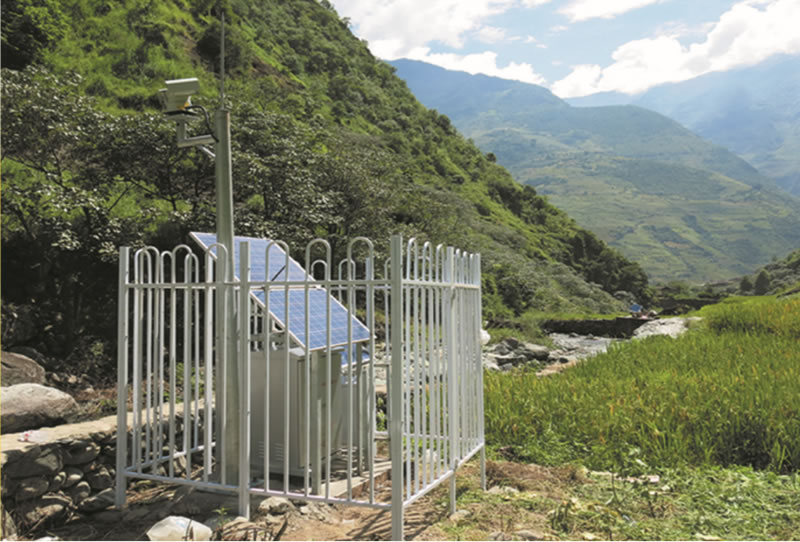

地质灾害次声采集传输仪可实时采集泥石流灾害发生时产生的次声信息,通过FFT算法进行时频变换,计算出波形的主频,与预置的报警主频阈值进行比较,如果在报警范围内,将进一步比较预置的报警波形能量阈值,超过阈值,现场进行报警,同时通过GPRS网络将波形数据和计算结果上传到服务器,如果没有GPRS网络,通过北斗短报文将计算结果上传到服务器,服务器软件利用功率谱软件计算能量阈值,利用希尔伯特一黄变换提取信号的时间一频率一能量的分布特征,以保证更准确的发出预警信息。



技术指标:

1.1个采集通道,模数转换器等效精度8位;

2.采样点数51 2个,采样频率50Hz;

3.5种传输绍合;GPRS、CDM八、北斗、GPRS&北斗、CDMA与北斗;

4.实时传输模式,传输模块永久实时在线仪器实时响应快;

5.内嵌有快速傅里叶变换,可进行时频变换,可自动预警;

6.2V直流供电;

7.工作温度:-20度 ~ 50度。



主要指标:

1.电源电压±12V;

2.信号范围±8V;

3.灵敏度150mv/Pa;

4.频率0.1~300Hz;

5.线性动态范围108dB;

6.工作温度-45度 ~ 75度。
